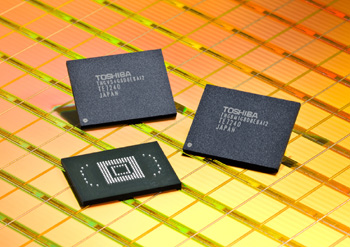

东芝今天宣布推出多款最大容量为32GB的嵌入式NAND闪存模块，并宣布这些产品完全符合e-MMC＊2和eSD＊3标准。这些嵌入式产品用于移动数码消费产品，包括手机和数码相机。样品将于2008年9月出厂，从第四季度开始量产。
该款32GB嵌入式新产品采用东芝先进的43nm制程技术，收纳了8枚32Gbit（=4GB）的NAND芯片和一个专用控制器。新产品完全符合JEDEC/MMCA Ver 4.3＊4和SDA Ver 2.0＊5标准以及MultiMediaCard Association（多媒体卡协会）和SD Card Association（SD卡协会）专为记忆卡定义的高速存储器标准，支持标准接口连接和简化嵌入，从而减小产品制造商的开发负担。
东芝提供一系列单封装嵌入式NAND闪存，这些闪存产品都包括一个控制器，可用于管理NAND应用的基本控制功能：配备一个NAND接口的LBA-NAND＊6存储器；带有SD接口的eSD大容量芯片；以及配备一个HS-MMC接口的e-MMC。这个综合产品系列的容量从1GB到32GB不等，支持在各种产品中的应用。
随着带有降低开发要求、便于系统设计集成的控制器功能的存储器需求不断扩大，东芝已经采取行动，在这个不断扩大的市场上占领领先地位，同时加入更大容量的模块，这将有助于巩固公司的地位。
＊1 截止2008年8月东芝调查数据
＊2 e-MMC是MultiMediaCard Association（多媒体卡协会）的注册商标
＊3 eSD是SD Association（SD卡协会）的注册商标
＊4 JEDEC/MMCA Ver. 4.3：JEDEC/MMCA（MultiMediaCard Association）规定的存储卡标准规格之一
＊5 SDA Ver. 2.0：SDA（SD卡协会）规定的存储卡标准规格之一
＊6 LBA-NAND为东芝集团的注册商标。
新产品的概要
e-MMC
| 型号 | 容量 | 封装 | 样品出货 | 量产时间 | 量产规模 |
|---|---|---|---|---|---|
| THGBM1G8D8EBAI2 | 32GB | 169Ball FBGA 14x18x1.4mm |
2008年10月 | 2008第4季度（10月～12月） | 总体 100万个/月 |
| THGBM1G7D8EBAI0 | 16GB | 169Ball FBGA 12x18x1.4mm |
2008年9月 | 2008第4季度（10月～12月） | |
| THGBM1G7D4EBAI2 | 16GB | 169Ball FBGA 14x18x1.4mm |
2008第4季度（10月～12月） | 2008第4季度 | |
| THGBM1G6D4EBAI4 | 8GB | 169Ball FBGA 12x18x1.3mm |
2008年9月 | 2008第4季度（10月～12月） | |
| THGBM1G5D2EBAI7 | 4GB | 169Ball FBGA 12x16x1.3mm |
2008年10月 | 2008第4季度（10月～12月） | |
| THGBM1G4D1EBAI7 | 2GB | 169Ball FBGA 12x16x1.3mm |
2008第4季度（10月～12月） | 2009年第1季度（1月～3月） | |
| THGBM1G3D1EBAI8 | 1GB | 153Ball FBGA 11.5x13x1.2mm |
2008第4季度（10月～12月） | 2009年第1季度（1月～3月） |
eSD
| 型号 | 容量 | 封装 | 样品出货 | 量产时间 | 量产规模 |
|---|---|---|---|---|---|
| THGVS4G8D8EBAI2 | 32GB | 169Ball FBGA 14x18x1.4mm |
2008年9月 | 2008第4季度（10月～12月） | 总体 50万个/月 |
| THGVS4G7D8EBAI0 | 16GB | 169Ball FBGA 12x18x1.4mm |
2008年9月 | 2008第4季度（10月～12月） | |
| THGVS4G7D4EBAI2 | 16GB | 169Ball FBGA 14x18x1.4mm |
2008第4季度（10月～12月） | 2008第4季度 | |
| THGVS4G6D4EBAI4 | 8GB | 169Ball FBGA 12x18x1.3mm |
2008年9月 | 2008第4季度（10月～12月） | |
| THGVS4G5D2EBAI4 | 4GB | 169Ball FBGA 12x18x1.3mm |
2008第4季度（10月～12月） | 2008第4季度（10月～12月） | |
| THGVS4G4D1EBAI4 | 2GB | 169Ball FBGA 12x18x1.3mm |
2008第4季度（10月～12月） | 2009年第1季度（1月～3月） | |
| THGVS4G3D1EBAI8 | 1GB | 153Ball FBGA 11.5x13x1.2mm |
2009年第1季度（1月～3月） | 2009年第1季度（1月～3月） |
新产品的主要特征
- 1. 内置以JEDEC/MMCA Ver 4.3和SDA Ver 2.0规定为标准的控制器，包括用于处理写入块管理、错误修正（ECC）和驱动器软件等基本功能。这个控制器使系统开发得到简化，从而使制造商可将开发成本降到最低，同时善用时间为新产品和升级产品开拓市场。
- 拥有从1GB到32GB的多种产品。最大容量的32GB嵌入式产品以128Kbps的位速率可以记录大约560小时的音乐数据，4小时的全高清视频*7以及7.3小时的标清视频数据。
*7高清和标清分别表示在17Mbps和9Mbps的位速率下计算。 - 采用先进的43nm制程技术，在32GB产品中堆栈8层32Gbit（=4GB）的芯片。
32GB产品结构的SEM（扫描电子显微镜）照片
新产品的主要规格
e-MMC
| 型号／容量 | THGBM1G8D8EBAI2 | 32GB |
|---|---|---|
| THGBM1G7D8EBAI0 THGBM1G7D4EBAI2 | 16GB | |
| THGBM1G6D4EBAI4 | 8GB | |
| THGBM1G5D2EBAI7 | 4GB | |
| THGBM1G4D1EBAI7 | 2GB | |
| THGBM1G3D1EBAI8 | 1GB | |
| 接口 | 以JEDEC/MMC Ver. 4.3规定为标准的HS-MMC接口 | |
| 电源电压 | 2.7～3.6V（存储器内核）／ 1.7V～1.95V（接口） | |
| 总线宽度 | x1 / x4 / x8 | |
| 写入速度 | 目标10 MB/秒（时序模式 目标18 MB/秒（时序/交叉模式）*8 |
|
| 读取速度 | 目标20 MB/秒（时序模式） | |
| 工作温度 | -25℃～+85℃ | |
| 封装 | 153Ball FBGA（+16支持Ball | |
*8仅用于THGBM1G8D8EBAI2和THGBM1G7D4EBAI2
eSD
| 接口 | 以SDA Ver 2.0规定为标准的SD接口 |
|---|---|
| 电源电压 | 2.7-3.6V |
| 总线宽度 | x1/x4 |
| 写入速度 | SDA 标准4级 |
| 读取速度 | SDA标准4级 |
| 工作温度 | -25℃～+85℃ |
| 封装 | 153Ball FBGA（+16支持Ball） |
