  1. VEZ 10kV 中置式金属铠装开关柜TXPro
    TXP-5150FD

    用途
    铝压铸零部件・机械零部件・电子零部件・树脂模型
  2. X’s-PRO系列X’s-Pro系列
    在线X射线自动检测设备
    用途
    锂电池检测

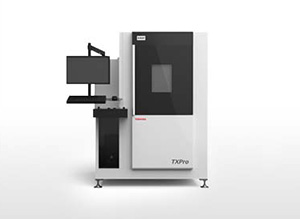

微焦TXP-5150FD

管电压:150KV 焦点:0.1mm

● 用途

铝压铸零部件・机械零部件・电子零部件・树脂模型

All-In-One型(一体构造),能检查小型到中型的铝压铸零部件,5轴多方向X射线透视检查装置。

● 特长

(1)X射线发生装置

搭载150KV小焦点X射线发生装置,适合铝压铸零部件、机械零部件等的透视检查。

(2)FPD(平板检测器)

采用能获取动态范围广,图像不变形的FPD,相比以前机型,实现高画质。

(3)简约的新设计

相比旧机型,实现简约、高尚的全新设计。

(4)适合中型~大型样品的检查

标准样品台φ300,可追加设置φ500的样品台,一台可实现中型~大型尺寸的样品对应。

5轴台(X、Y、Z、旋转、倾斜),可多方向进行检查。

(5)可定制对应

在线检查和自动判定、更高X射线输出等的客户要求,也可对应定制提案。





X’s-PRO系列

X射线非破坏检查系统

在线/离线X’s-PRO系列

● 用途

铝压铸零部件・机械零部件・电子零部件・树脂模型

All-In-One型(一体构造),能检查小型到中型的铝压铸零部件,5轴多方向X射线透视检查装置。



● 特长

◆ 检查自动化确保产品品质

对制造工艺反馈,实现产品的品质稳定・削减损失。

检查数据可数值化。

提案优良的检查系统。

・装配/试验/生产线编入型的专用装置

・匹配工件形状的专用定位机构

・检查节拍时间的高速化对应

・示教功能进行多品种产品检查

・缺陷检出软件(专用算法构筑)进行自动判定

・透视图像和结果・统计数据等的记录保存



● 事例

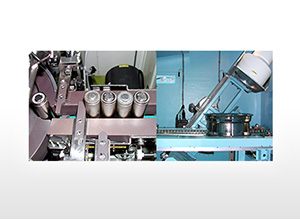

◆ 电池检查装置 X's-BT系列

用图像处理自动测定所有形状的电池的正负极间卷绕对齐度,区分良品・不良品。

从生产线上流过来的电池进行取件检查,依据自动判定结果排出到下流。

・方形/圆柱形电池和Li离子电池/Li离子聚合物电池为首各种产品的对应

・可进行检查部位的尺寸管理和特征提取

・匹配生产线的速度,检查节拍时间高速化

・良品/不良品的区分方式也可匹配生产线进行提案

・透视图像和测定结果能以日志方式记录,可轻松把握批次单位和制造年月日别的统计,倾向

电池检查装置

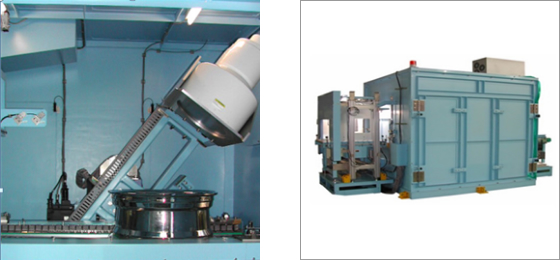

◆ 铝轮毂检查装置 X's-AW系列

用铸造机制造的铝轮毂通过传送带提取,进行砂眼和裂缝的检查。

自动识别铝轮毂的尺寸,用匹配尺寸的条件进行检查。

・依照品种示教检查条件

・可检查轮辐、轮辋、轮轴部等的全部部位

铝轮毂检查装置

◆ 其它的适用事例

管子的焊接部检查装置、连续铸造喷嘴异物・缺陷检查装置、球体检查装置、材料异物混入检查装置、电路板开孔定位装置、轮胎检查装置、汽车各种零件检查装置、铁・铝铸件检查装置、涡轮刀片检查装置等的各种产品检查都有业绩。
