通过能源途径为防治全球温暖化做贡献

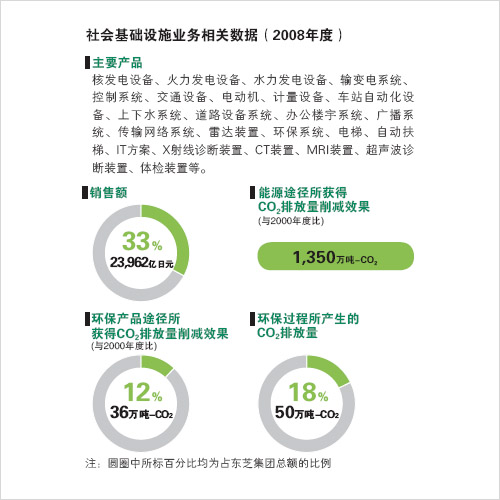

发电系统的CO2减排对于社会基础设施领域防止地球温室效应对策是不可或缺的。东芝集团计划通过在全球范围内提供发电时不排放CO2的核能发电技术，提高火力发电的效率，回收所排放出的CO2等措施，到2025年总计实现8,200万吨CO2减排，这一数字约与目前东京都一年CO2排放总量相当。

另外，对于交通管理等社会系统、电梯及医用设备等进行开发，使用最先进的环保技术，力求实现大规模节能。进而，通过推进CDM^※，在全球范围为削减CO2排放做出贡献。

东芝集团致力于安全、放心且经济的发电系统——核能发电技术的开发。

2008年度，美国共订购了8套核电设备^※1，还首次受法国委托进行核发电机的维修。另外，日本国内核电厂家中最大规模的快堆研究楼在横浜基地建成，为开展燃料利用率更高的快堆开发打下了基础。

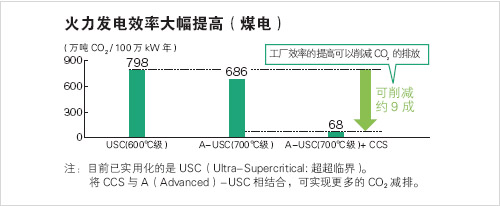

对于火力发电系统，为减少CO2排放，在大力推进蒸汽温度由过去的600℃级提高到700℃级的A-USC^※2（高级超超临界压力火力发电系统）的同时，旨在推进CCS^※3技术（CO2分离及储存技术）实用化的中试工厂也在建设之中。利用A-USC与CCS相结合，可实现削减约9成传统火力发电厂CO2排放量。

除发电系统外，在新型二次电池（SCiBTM）的批量化生产，以及与欧洲汽车制造商合作将其用于电动汽车的开发、太阳能发电系统业务的体制强化等方面均做出努力。另外，由于各种电器产品对节能的要求越来越高，对高效电机的需求量日益扩大，公司于2008年12月在越南设立了制造基地，并将在此制造基地中开始推行新的CDM业务。

为推进这项CDM业务，东芝与越南NGUYENVU公司共同于2009年1月创立了新的公司。东芝利用自己的高浓度有机废水处理技术，回收淀粉厂等产生的废水所生成的生物质气体^※，以降低向大气中排放的温室气体量。新公司将在多间工厂中建立沼气回收装置，2010年度预计可折算降低CO2排放量7万吨。由于该装置也适用于酿酒厂和食品加工厂等，预计可以实现每年达50万吨折算CO2排放量。

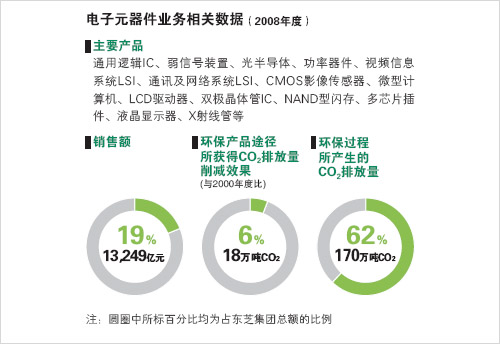

东芝集团利用强大的技术开发实力，不断提高半导体性能和精细化程度，降低电力消耗，为各行各业提供电子元器件。

电子元器件一方面为当下现代社会所不可缺少，而另一方面，在其生产制造过程中，必须使用无尘室和空调，加之其生产制造设备，其耗电量巨大。对于东芝集团，电子元器件制造过程所产生的温室气体排放量占到集团总排放量的60%，因此其排放量的控制至关重要。

对此，东芝集团设定的目标是，积极采取措施，对于随着生产的扩大还会有所增加的温室气体排放量，2012年之前要将其控制在1990年水平的70%，其后至2025年为止，要再减排10%。

另外，要大力推进电子元器件的低耗电化，实现以IT设备为主的各种电器、电子设备的节能化目标。

东芝集团从2004年开始，在日本国内外所有半导体工厂推行“无尘室环保项目”以实现节能。到目前为止，通过与设备供应商的合作，实现大幅降低设备待机和运行时的电力消耗，并推广局部空调等措施，实现了电力消耗的大幅度降低。

例如，东芝大分工厂开发并实施了多项环保节能技术，如提高空调系统冷冻机组的工作效率、对系统进行优化、构建冷水自动控制系统等，2007年度实现了CO2减排12,000吨，连续三年作为节能减排实施优秀实例获得日本节能中心(财团法人)的表彰。

东芝集团将在其他工厂也逐步推广这些节能技术。

个人电脑、服务器、通讯设备、数码家用电器等这些IT设备的电力消耗在全世界范围内都在不断增长。预计日本国内到2025年将达到现在的5倍，占到电力总消耗量的15—20%。为缓解这种急速增加的电力消耗问题，需要产学官一体化共同采取措施，我们称之为“绿色IT”活动。

东芝集团积极推进IT设备本体的节能，即“绿色IT设备”和使用IT设备的社会范围的节能，即“绿色社会”两方面的工作。例如，用于个人电脑等IT设备的存储装置，一般来说，其容量越大耗电也会越多。但采用与传统的硬盘不同的SSD^※2以后，由于其使用NAND型闪存^※1，在存储容量不断增加的情况下，耗电量却得以减少。东芝集团通过推出业界最大容量的512GB的SSD等产品，利用自己专有的半导体技术为IT设备的绿色化作出贡献。
